有机肥生产线常用设备圆盘造粒机的结构组成
发布人:admin发布时间:2024/4/28 8:51:12
位于河南省郑州市荥阳市的兴达机械,是肥料设备从事研发、制造环保设备,迄今在肥料设备制造业屹立多年,是一家专注于生物有机肥成套生产线设备、复合肥成套设备、掺混肥等设备的研发、推广和销售的现代制造公司。各类有机肥新型发酵设备、粉碎设备、筛选设备、配混料设备、造粒设备、烘干冷却设备、包装设备、以及0.5-20万吨(生物)有机肥生产线、BB肥成套设备,并实现了设计-制造-安装-调试-技术培训等服务,为上千家畜禽养殖场、 (生物) 有机肥料厂、生活垃圾、餐厨垃圾、污泥处理厂提供了可靠的生产设备。我们兴达机械是生产有机肥设备的厂家,种类多,型号全。我公司生产任何一款有机肥设备都可定制!

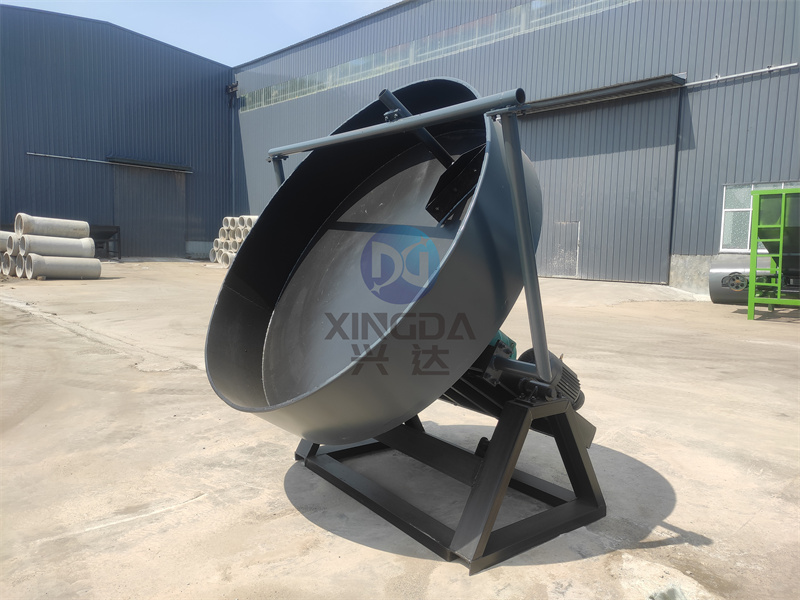

圆盘造粒机是整套有机肥生产线中的一款有机肥造粒设备。在有机肥生产线中担当起到造粒作用。 圆盘造粒机造粒盘盘角采用整体圆弧结构,成粒率可达百分之93以上。造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率,减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力,提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强,坚固耐用,不变形。加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳。造粒机主齿轮采用高频淬火,使用寿命增加1倍。本机有造粒均匀、成粒率高、运转平稳、设备坚固耐用、使用寿命长等特点,是广大用户选择的理想设备。
圆盘造粒机主要由圆盘、 刮板、 减速机、 电机、 机架等组成。
1、 圆盘: 由数种厚度不同的钢板焊制而成, 具有一定的强度和刚度, 是成球的主要组成部分。
2、 刮板: 由螺栓连接, 主要用来清除盘底物料。
3、 机架: 由槽钢组成, 支持着盘面, 安装时必须保持地面平整。
圆盘造粒机工作原理: 圆盘造粒机通过圆盘不断地旋转制造颗粒。其中小型系列由主电动机驱动减速机然后直接带动圆盘旋转,而较大型号系列则由主电动机驱动皮带轮和皮带,通过减速机传动小齿轮,小齿轮与固定在盘底的大齿轮相互啮合,相向工作。大齿轮则通过特殊合理的设计,安装在固定于机架调节盘上的主轴上,以支撑整个造粒盘的工作。本机与喷雾机配套使用,当物料进入造粒盘后,经造粒盘的不断旋转和喷雾装置,使物料均匀地粘和在一起从而形成圆球状颗粒。在该机造粒盘中上部设计了自动清料装置,防止物料粘壁,从而大大提高了圆盘造粒机的使用寿命。随着电动机的不断旋转,物料的不断进入,方能实现大批量生产,从而达到用户的要求。
圆盘造粒机 具有结构简单,高度低,使用维护方便等优点。
1.圆盘造粒机结构合理,重量减轻,高度降低。工艺布置灵活方便。
2.大盘倾角可调节。采用角度垫片,调整灵活方便。
3.采用无动力组合刮刀使辅助功率消耗降低。
4.大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰,料球出盘时可料球不被拉伤、撕裂。
5.全新清淤设计,由无动力组合刮刀清边清底,清角刮刀清盘角,配合盘体处理技术,清淤、 成球效果好,不会出现大泥团,
圆盘造粒机成球原理:物料从输送机均匀地进入成球机, 在减速机带动下圆盘旋转、 合理的加入结合剂或水、 是物料自动成球达到所需粒度、 从出料处排出, 流入料仓或运走。
