发布人:河南兴达机械有限公司发布时间:2024/6/19 9:52:10
兴达机械打造打造的这款有机肥造粒设备圆盘造粒机是整套有机肥生产线中的一款有机肥造粒设备。在有机肥生产线中担当起到造粒作用。 圆盘造粒机造粒盘盘角采用整体圆弧结构,成粒率可达百分之93以上。造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率,减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力,提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强,坚固耐用,不变形。加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳。造粒机主齿轮采用高频淬火,使用寿命增加1倍。本机有造粒均匀、成粒率高、运转平稳、设备坚固耐用、使用寿命长等特点,是广大用户选择的理想设备。
1.5米出口设备圆盘造粒机工作原理: 圆盘造粒机通过圆盘不断地旋转制造颗粒。其中小型系列由主电动机驱动减速机然后直接带动圆盘旋转,而较大型号系列则由主电动机驱动皮带轮和皮带,通过减速机传动小齿轮,小齿轮与固定在盘底的大齿轮相互啮合,相向工作。大齿轮则通过特殊合理的设计,安装在固定于机架调节盘上的主轴上,以支撑整个造粒盘的工作。本机与喷雾机配套使用,当物料进入造粒盘后,经造粒盘的不断旋转和喷雾装置,使物料均匀地粘和在一起从而形成圆球状颗粒。在该机造粒盘中上部设计了自动清料装置,防止物料粘壁,从而大大提高了圆盘造粒机的使用寿命。随着电动机的不断旋转,物料的不断进入,方能实现大批量生产,从而达到用户的要求。
1.5米出口设备圆盘造粒机具有成球率高、 启动平稳、 减缓冲击力、 结构简单、 维修方便、 耗能少、 躁声小、 增长设备使用寿命,并且结构简单,高度低,使用维护方便等优点。具体表现在以下几个方面:
1.圆盘造粒机结构合理,重量减轻,高度降低。工艺布置灵活方便。
2.大盘倾角可调节。采用角度垫片,调整灵活方便。
3.采用无动力组合刮刀使辅助功率消耗降低。
4.大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰,料球出盘时可料球不被拉伤、撕裂。
5.全新清淤设计,由无动力组合刮刀清边清底,清角刮刀清盘角,配合盘体处理技术,清淤、 成球效果好,不会出现大泥团。
圆盘造粒机的结构如下:
首先圆盘造粒机由大盘、大齿轮、传动部分、机架、底座、刮刀架、无动力刮刀等组成。
①圆盘造粒机主体,主体包括机架、调节部分和造粒圆盘等结构;
②主减速机一台,输入轴装有皮带轮,输出轴装有小齿轮一件;
③主点动机一台,装有皮带轮一件;
④支撑造粒圆盘装置,包括主轴一件、滚子轴承两套、轴承座两件;
成球原理:物料从输送机均匀地进入成球机, 在减速机带动下圆盘旋转、 合理的加入结合剂或水、 是物料自动成球达到所需粒度、 从出料处排出, 流入料仓或运走。
本机主要由圆盘、 刮板、 减速机、 电机、 机架等组成。

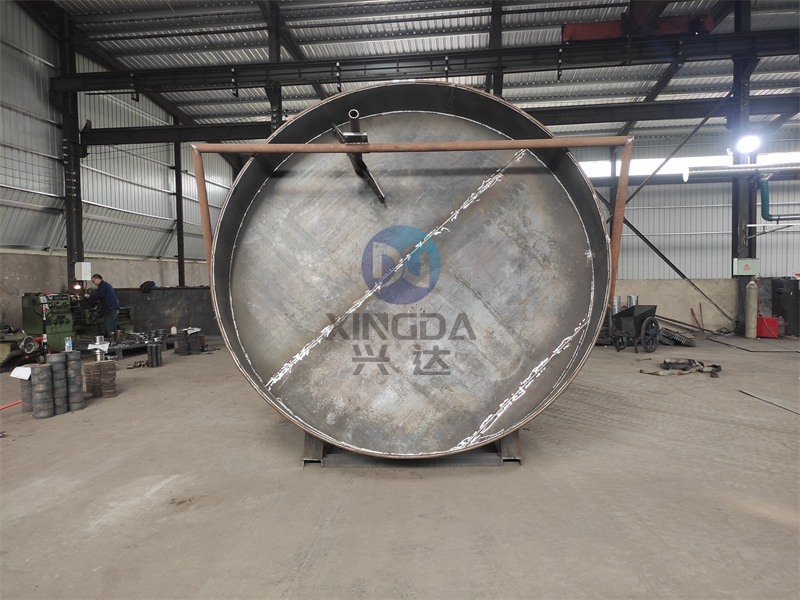

1、 圆盘: 由数种厚度不同的钢板焊制而成, 具有一定的强度和刚度, 是成球的主要组成部分。
2、 刮板: 由螺栓连接, 主要用来清除盘底物料。
3、 机架: 由槽钢组成, 支持着盘面, 安装时必须保持地面平整。成球率高、 启动平稳、 减缓冲击力、 结构简单、 维修方便、 耗能少、 躁声小、 增长设备使用寿命。
